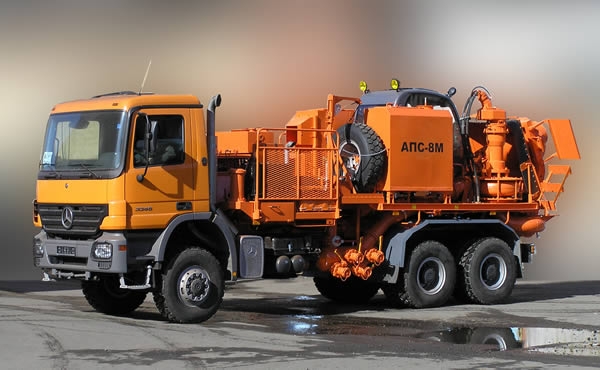

Агрегат приготовления смеси АПС-8М

Агрегат приготовления смеси АПС-8М используется в составе комплекса гидравлического разрыва пласта для приготовления рабочих жидкостей, смесей и их подачи к насосным агрегатам в процессе осуществления гидравлического воздействия на призабойную зону скважины на нефтяных месторождениях.

Оборудование АПС монтируется на автомобильном шасси Mercedes-Benz 3346A 6-6 с механизмом отбора мощности. Привода насосов, агрегатов и систем — гидравлические, с электрогидравлическим и электромеханическим управлением. Для приготовления и подачи рабочей жидкости (смеси) применена последовательная схема соединения насосов: двухфазный насос — смеситель, обеспечивающий ввод в рабочую жидкость проппанта, сухого деструктора и их перемешивание в жидкости, подает готовую смесь на вход нагнетательного насоса, обеспечивающего подачу рабочей смеси с необходимым давлением на входы насосных агрегатов.

Управление АПС осуществляется из кабины оператора с помощью микропроцессорной системы управление, обеспечивающей обмен необходимой информацией с компьютером станции контроля и управление комплексом ГРП в реальном масштабе времени.

Технические характеристики агрегата АПС-8М

Расход рабочей жидкости, обеспечиваемый АПС в процессе ГРП, не менее, м3/мин

8,0

Расход рабочей жидкости через АПС при приготовлении геля, м3/мин

1,0…3,0

Давление рабочей жидкости на выходе АПС, МПа

0,75

Расход сыпучего компонента (проппанта), т/мин

0,1…6,0

Максимальная концентрация проппанта – при работе на водном геле, кг/м3 – при работе на углеводородном геле, кг/м3



1800 800

Количество патрубков в коллекторах, шт – нагнетательном (в том числе для приготовления геля) – входном



8 (4) 12

Габаритные размеры, не более, м

– длина в транспортном положении – ширина в транспортном положении – высота

9,75 2,5 3,7

Масса в транспортном положении, не более, т

22
