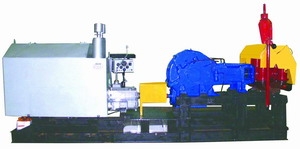

Агрегат СНА-40

Назначение

Стационарный насосный агрегат СНА-40 предназначен для нагнетания различных технологических сред, в том числе цементировочных и промывочно-продавочных растворов, в нефтяные и газовые скважины в процессе их бурения и ремонта, а также, при проведении строительных работ на строительных площадках.

Стационарный агрегат, смонтирован на общей раме сварной конструкции, насосный агрегат состоит из следующих основных частей: насоса высокого давления и дизельного привода.

Насос высокого давления — поршневой насос НПЦ-32, ВП03. Привод дизельный ПД-150-13, предназначен для привода насоса.
Вращение с выходного конца коробки переключения передач КПП ЯМЗ-236Н, входящей в состав привода, на приводной вал (червяк) насоса передается через карданную передачу.

Изменение частоты вращения приводного вала насоса производится включением соответствующих ступеней КПП, при выбранной частоте вращения вала тягового двигателя ЯМЗ-238М2.

Органы управления работой привода и приборы для контроля размещены на пульте управления, закреплённом на капоте двигателя.
Топливный бак двигателя закреплен на раме агрегата.

Самостоятельно вблизи агрегата потребитель устанавливает бак (объем геометрический 3 м3) для технологической среды, забор которой производится при помощи соединительного шланга 4.
Габаритные размеры (LхBхH) 5440х1200х2985 мм. Масса 5500 кг.
