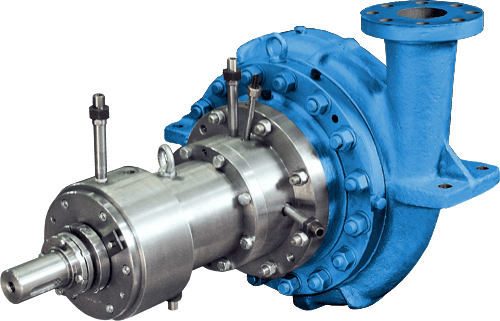

Блок подшипниковый уплотнительный (БПУ)

Назначение

Блок подшипниковый уплотнительный (БПУ) применяется на насосах консольного типа для:

  • увеличения срока службы насоса;
  • увеличения межремонтного периода;
  • сокращения затрат на обслуживание и ремонт;
  • отказа от смазочных масел;
  • улучшения виброакустических характеристик.

Отличительные особенности блока БПУ:

  • Торцовые уплотнения и подшипники скольжения объединены в блок и имеют единую систему обеспечения работоспособности и аварийной защиты.
  • Не требуется доработка проточной части насоса и рамы.
  • Модернизированный насос оснащается современными и надежными приборами КИПиА, в которые входят термометры, датчик перепада давления, уровнемер.
  • Вместе с подшипниковыми уплотнительными блоками поставляются пластинчатые муфты.
  • Модернизация применима практически к любым консольным насосам, независимо от производителя.
  • Два одинарных уплотнения выполняют функцию двойного уплотнения, герметизируя подшипниковый блок с двух сторон.
  • Опорные и упорный подшипники скольжения размещены в камере, образованной корпусом блока и уплотнениями и находятся в чистой затворной жидкости, что обеспечивает их стабильную работу.
  • Возможна циркуляция чистой затворной жидкости для смазки и охлаждения блока от постороннего источника, а также за счет встроенных импеллеров.
  • Консоль вала значительно уменьшена.
  • При температуре перекачиваемой среды от 150°С до 400°С в сальниковую камеру насоса устанавливается холодильник, который снижает температурный прострел по валу.

БПУ является дипломантом «100 Лучших товаров России», Диплом №2008520102704.

Технические характеристики

Максимальное давление в блоке, МПа, (кг/см2)

4,0 (40,0)

Частота вращения вала, об/мин, до

3000

Мощность, кВт, до

800

Температура перекачиваемой среды, °С

от -41 до +450

Разрешение Ростехнадзора № РРС 00- 30688.

Разработчиком изделия является ООО НПЦ «АНОД».
Изделие производится с 1995 г.

Основные потребители: ОАО «Сибур-Нефтехим», ОАО «Лукойл-Нижегороднефтеоргсинтез», ООО «Мозырский НПК», ОАО «Славнефть-Ярославнефтеоргсинтез», Астраханский ГПЗ, ЗАО «РНПК».
